صنعت ساخت‌وساز مدرن نیازمند ابزارها و تجهیزاتی است که سرعت، امنیت و دقت پروژه‌ها را به حداکثر برسانند. در میان تجهیزات گوناگون عمرانی، قالب‌های فلزی بتن و سیستم‌های داربست مدولار نقش زیربنایی ایفا می‌کنند. کیفیت ساخت این تجهیزات به‌طور مستقیم بر استقامت سازه، ایمنی پرسنل و هزینه‌های نهایی پروژه تأثیرگذار است. انتخاب یک تولید کننده قالب فلزی بتن و داربست مدولار که از متریال استاندارد و خطوط تولید پیشرفته استفاده کند، دغدغه اصلی مهندسان و پیمانکاران ساختمانی است.
تجهیزات قالب‌بندی و سازه‌های موقت داربست، شالوده اصلی شکل‌گیری قطعات بتنی نظیر فونداسیون، ستون، دیوار و سقف هستند. ابعاد دقیق، مقاومت در برابر فشارهای جانبی بتن‌ریزی و قابلیت استفاده مجدد از مولفه‌های تعیین‌کننده ارزش فنی این ابزارها به شمار می‌روند. بررسی دقیق ویژگی‌های فنی، روش‌های تولید و استانداردهای کیفی به خریداران کمک می‌کند تا با دیدی باز دست به انتخاب بزنند.
اهمیت استفاده از قالب فلزی بتن و داربست مدولار در ساخت‌وساز
اجرای سازه‌های بتن آرمه بدون استفاده از ابزارهای مهارکننده و شکل‌دهنده غیرممکن است. قالب‌های فلزی بتن به دلیل استحکام بالا، مقاومت در برابر رطوبت و قابلیت استفاده متوالی در ده‌ها پروژه، جایگزین روش‌های سنتی مانند قالب‌بندی چوبی شده‌اند. این تجهیزات نه تنها سطحی صاف و یکدست در بتن ایجاد می‌کنند، بلکه از هدر رفت ملات بتن و انحراف ابعاد سازه جلوگیری می‌نمایند.
داربست‌های مدولار نیز تحولی بزرگ در اجرای زیرسازی سقف‌ها و کار در ارتفاع ایجاد کرده‌اند. این سیستم‌ها بدون نیاز به آچار و پیچ و مهره‌های پیچیده، به سرعت مونتاژ می‌شوند. حذف داربست‌های سنتی سنتی لوله‌ای و جایگزینی آن‌ها با سیستم‌های مدولار، آمار حوادث کارگاهی را به شدت کاهش داده و نرخ پیشرفت فیزیکی پروژه‌ها را افزایش داده است.
صرفه‌جویی اقتصادی طولانی‌مدت، یکی دیگر از دلایل اصلی گرایش پروژه‌های بزرگ به این تجهیزات است. اگرچه سرمایه‌گذاری اولیه برای خرید تجهیزات فلزی بیشتر از قالب‌های چوبی یا داربست‌های معمولی است، اما طول عمر بالای فولاد و کاهش هزینه‌های نیروی انسانی در نصب و بازکردن، این هزینه اولیه را در کوتاه‌مدت جبران می‌کند.
خصوصیات و ویژگی‌های قالب فلزی بتن استاندارد
یک قالب فلزی بتن استاندارد باید توان تحمل فشارهای هیدرواستاتیکی حاصل از بتن‌ریزی سنگین را داشته باشد. استفاده از ورق‌های فولادی باکیفیت (معمولاً ورق ST37) با ضخامت‌های ۲.۵ و ۳ میلی‌متر، سطح رویه قالب را تشکیل می‌دهد. تسمه‌های پشتیبان و لبه‌های قالب نیز باید دارای ضخامت ۵ میلی‌متر باشند تا در برابر ضربات کارگاهی و فشار بار به‌هیچ‌وجه دچار تابیدگی یا تغییر شکل نشوند.
جوشکاری تجهیزات باید با دستگاه‌های مدرن مانند جوش CO2 انجام پذیرد تا نفوذ کامل جوش و مقاومت بالا در برابر گسیختگی تضمین شود. سطوح قالب نباید دارای ناهواری، فرو رفتگی یا درزهای باز باشند؛ زیرا کوچک‌ترین ایراد در سطح قالب، به سطح بتن منتقل شده و کیفیت بتن اکسپوز را مخدوش می‌سازد.
| مشخصه فنی | قالب فلزی بتن استاندارد | قالب‌های غیراستاندارد / کارگاهی |
| جنس ورق رویه | فولاد ST37 مبارکه (ضخامت ۳ یا ۲.۵ میلی‌متر) | ورق‌های متفرقه یا ضایعاتی با ضخامت نامشخص |
| نوع جوشکاری | جوشکاری یکنواخت CO2 با نفوذ کامل | جوش برق دستی با گرده‌های نامنظم |
| مقاومت لبه‌ها | تسمه ۵ میلی‌متر برش‌خورده با تسمه فابریک | تسمه‌های ضعیف و فاقد گونیا بودن زاویه‌ها |
| طول عمر کاربردی | بیش از ۶۰ تا ۱۰۰ بار استفاده مداوم | آسیب‌دیدگی و دفرمه شدن پس از چند بار استفاده |
انواع قالب فلزی بتن
قالب‌های فلزی بتن بر اساس نوع قطعه بتنی و پیچیدگی معماری سازه به دسته‌های مختلفی تقسیم می‌شوند. قالب مدولار پرکاربردترین نوع است که در ابعاد استاندارد تولید شده و برای دیوار، فونداسیون و سقف استفاده می‌شود. قالب‌های خاص نیز بر اساس نقشه مهندسی برای اجرای قطعاتی نظیر سرستون‌های پیچیده، پایه‌های پل، نیوجرسی و تونل‌ها طراحی و ساخته می‌شوند.
قالب ستون و قالب تیر از دیگر نمونه‌های تخصصی هستند که برای قالب‌بندی عناصر باربر عمودی و افقی به کار می‌روند. این قالب‌ها به گونه‌ای طراحی می‌شوند که امکان اتصال سریع پین و گوه یا بولت را فراهم کرده و آب‌بندی کامل درزها را تضمین کنند.
مزایای فنی و اقتصادی قالب فلزی نسبت به سایر متریال‌ها
مقایسه قالب‌های فلزی با نمونه‌های چوبی، پلیمر و فایبرگلاس نشان‌دهنده برتری محسوس فلز در پروژه‌های عمرانی متوسط و بزرگ است. قالب‌های فلزی کاملاً ناپذیرای رطوبت بوده و آب بتن را جذب نمی‌کنند؛ امر مهمی که فرآیند عمل‌آوری بتن را در بهترین شرایط حفظ می‌کند.
همچنین، قابلیت بازیافت ۱۰۰ درصدی فولاد باعث می‌شود این تجهیزات حتی پس از اتمام طول عمر مفید، به عنوان قراضه ارزشمند باقی بمانند و بخشی از سرمایه اولیه خریدار را بازگردانند.

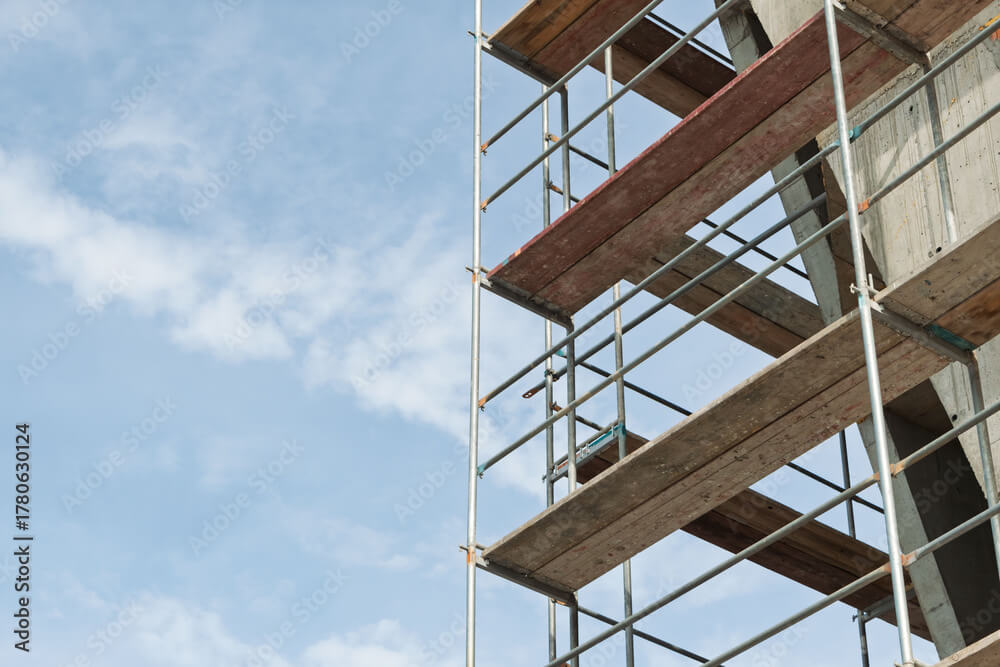

داربست مدولار چیست و جایگزین داربست‌های سنتی
داربست مدولار به مجموعه‌ای از پایه‌ها، مهارها و قطعات پیش‌ساخته فولادی گفته می‌شود که بر اساس سیستم‌های اتصال سریع به یکدیگر متصل می‌گردند. در پروژه‌های بزرگ عمرانی، استفاده از داربست‌های سنتی لوله‌ای به دلیل نیاز به نیروهای متخصص، زمان‌بر بودن نصب و ایمنی پایین رد شده است. داربست‌های مدولار امکان برپایی سازه‌های موقت تا ارتفاع‌های بسیار بالا را با ایمنی فوق‌العاده فراهم می‌سازند.
توزیع یکنواخت بار، امکان مونتاژ توسط کارگران نیمه‌ماهر و اشغال فضای کم در زمان حمل‌ونقل و انبارداری از جدی‌ترین دلایل محبوبیت داربست‌های مدولار است. این داربست‌ها به دو دسته اصلی داربست چکشی و داربست مثلثی تقسیم می‌شوند که هر یک ویژگی‌ها و کاربردهای منحصر‌به‌فردی در صنعت ساخت‌وساز دارند.
سیستم‌های داربست‌بندی مدرن
داربست مدولار چکشی (پین و گوه / کاپ‌لاک) ── مناسب کار در ارتفاع، نمای ساختمان و کفراژبندی
داربست مدولار مثلثی (امرا / فریم) ─────── مناسب باربری سنگین، سقف‌های دال و تیردال
داربست مدولار چکشی (پین و گوه / کاپ‌لاک)
داربست چکشی از پایه‌های عمودی و مهارهای افقی تشکیل شده است. اتصال اجزا در این سیستم از طریق ضربه چکش بر روی گوه یا قفل‌های فنجانی (کاپ‌لاک) صورت می‌پذیرد. این روش اتصال بدون نیاز به پیچ و مهره یا آچار، سرعت نصب را تا چندین برابر افزایش می‌دهد.
این نوع داربست عمدتاً برای دسترسی به ارتفاع، نمای ساختمان‌ها و همچنین کفراژبندی سقف‌های سنگین به کار می‌رود. تنوع در طول مهارهای افقی امکان ایجاد دهانه‌های مختلف و انطباق با اشکال هندسی غیرمنظم در معماری را به‌راحتی فراهم می‌سازد.
داربست مدولار مثلثی (امگا / اسکافلد)
داربست مثلثی که با نام‌های داربست امگا یا اسکافلد نیز شناخته می‌شود، از فریم‌های مثلثی شکل تشکیل شده است. این فریم‌ها به صورت نر و ماده روی یکدیگر قرار گرفته و باکس‌های مربع یا مستطیل شکل را تشکیل می‌دهند. سادگی مونتاژ این سیستم به حدی است که کارگران بدون نیاز به آموزش‌های تخصصی می‌توانند آن را برپا کنند.
مهم‌ترین مشخصه داربست مثلثی، قدرت باربری فوق‌العاده بالای آن در فشار عمودی است. به همین دلیل، در پروژه‌های پل‌سازی، سقف‌های بتنی سنگین و دال‌های با ضخامت بالا، داربست مثلثی انتخاب اول مهندسان عمران به شمار می‌رود.
راهنمای ارزیابی و انتخاب بهترین تولید کننده قالب فلزی بتن و داربست
شناخت ویژگی‌های فنی محصولات کافی نیست؛ انتخاب یک سازنده و تامین‌کننده معتبر تضمین‌کننده کیفیت تجهیزات خریداری‌شده خواهد بود. یک تولید کننده قالب فلزی بتن و داربست مدولار شایسته اعتماد، باید دارای خطوط برش CNC، دستگاه‌های جوشکاری استاندارد، ماشین‌آلات خم‌کاری دقیق و سیستم کنترل کیفیت (QC) یکپارچه باشد.
شفافیت در ارائه مشخصات فنی، تحویل به موقع سفارش‌ها و ارائه گارانتی کیفیت جوش و ابعاد، از شاخص‌های کلیدی ارزیابی یک مجموعه صنعتی است. بررسی سوابق حضور تولیدکننده در پروژه‌های ملی و ارائه گواهی‌های تست مقاومت می‌تواند ریسک خرید را به صفر برساند.
پلتفرم کی‌کو به عنوان مرجع تخصصی معرفی برترین کسب‌وکارها و فعالان صنعتی کشور، بستری بی‌طرفانه و شفاف را فراهم کرده است تا خریداران بتوانند به برترین تولیدکنندگان تجهیزات قالب‌بندی و داربست‌بندی دسترسی یافته و گزینه‌های مختلف را ارزیابی کنند.
معیارهای کیفی در ساخت قالب و داربست فلزی
در روند تولید تجهیزات فلزی ساختمانی، کوچک‌ترین خطا در برش‌کاری یا زاویه‌بندی تسمه‌ها موجب عدم هم‌راستایی قالب‌ها هنگام نصب در کارگاه می‌شود. این موضوع باعث فرار شیره بتن و ایجاد پله در سطوح بتن‌ریزی‌شده خواهد شد. رعایت استانداردهای ملی و بین‌المللی در مراحل زیر الزامی است:
- کیفیت فولاد مصرفی: بهره‌گیری از ورق‌های گرم استاندارد (مانند ST37-2) با گواهی آنالیز شیمیایی و مکانیکی از کارخانه‌های معتبر فولادسازی.
- دقت ابعادی و گونیا بودن: استفاده از فیکسرها و شابلون‌های دقیق در فرآیند مونتاژ برای تضمین زوایای ۹۰ درجه دقیق در تمام قالب‌ها.
- کیفیت و نفوذ جوش: اجرای خطوط جوش ممتد و بی‌نقص با گاز محافظ (CO2) جهت جلوگیری از گسیختگی اتصالات زیر بار بتن‌ریزی.
- پوشش رنگ و زنگ‌زدایی: آماده‌سازی سطوح و استفاده از رنگ‌های مقاوم فام صنعتی جهت جلوگیری از اکسیداسیون فولاد در محیط‌های مرطوب.
بررسی عوامل موثر بر قیمت قالب فلزی بتن و داربست مدولار
قیمت تجهیزات فلزی بتن‌ریزی تابعی از فاکتورهای متعدد فنی و اقتصادی است. به دلیل استفاده مستقیم از فولاد به عنوان ماده اولیه اصلی، نوسانات بازار بورس کالا و قیمت جهانی آهن‌آلات بیشترین تاثیر را بر قیمت نهایی قالب و داربست می‌گذارد. با این حال، عوامل دیگری نیز در تعیین قیمت تمام‌شده نقش دارند.
- وزن و ضخامت ورق: هرچه ضخامت ورق‌های رویه و تسمه‌ها بیشتر باشد، وزن نهایی قالب افزایش یافته و قیمت پایه آن بالاتر خواهد بود.
- نوع طراحی (مدولار یا خاص): قالب‌های خاص به دلیل نیاز به طراحی مهندسی، برش‌کاری‌های پیچیده و پرت بالای ورق، قیمت بالاتری نسبت به قالب‌های مدولار استاندارد دارند.
- نوع سیستم اتصال داربست: قیمت داربست‌های چکشی و مثلثی بر اساس نوع قطعات اتصال (کاسه‌ها، پین‌ها و قطعات چدنی یا فورج‌شده) متفاوت است.
- نوع پوشش حمایتی: استفاده از رنگ‌آمیزی کوره‌ای یا پوشش‌های ضدزنگ ویژه بر قیمت نهایی محصول می‌افزاید.
اتصالات و متعلقات ضروری قالب‌بندی و داربست‌بندی
یک سیستم قالب‌بندی کامل، علاوه بر پنل‌های اصلی قالب و پایه‌های داربست، نیازمند قطعات و اتصالات جانبی جهت تثبیت و یکپارچه‌سازی سازه موقت است. عدم کیفیت در ساخت این اجزای کوچک می‌تواند کل سیستم قالب‌بندی را با خطر شکست مواجه کند.
- پین و گوه: اصلی‌ترین قطعه برای اتصال پنل‌های قالب مدولار به یکدیگر.
- گیره متصل‌کننده (گیره دوپین و بلند): جهت اتصال لوله‌ها و سولجرها به قالب‌ها برای مهار فشارهای جانبی.
- سولجر (شمع مایل): تیرهای فولادی عمودی با مقاومت بالا جهت تقویت پنل‌های بلند و جلوگیری از شکم دادن قالب.
- بولت و مهره خروسکی: برای عبور از میان قالب‌ها و مهار فشار دو طرف دیوار بتنی به همراه واشر کاس و واشر دوثابت.
- جک سقفی (صلیب‌دار و ساده): جهت مهار و نگهداری بارهای عمودی سقف‌های بتنی در ارتفاع‌های محدود.
تجهیزات مکمل قالب‌بندی
اجزای اتصال افقی ────── (پین و گوه، گیره دوپین، گیره بلند)
اجزای تقویت‌کننده ──── (سولجر، لوله داربستی، واشر کاس)
اجزای مهار عمودی ────── (جک سقفی قابل تنظیم، بولت رزوه‌ای، مهره خروسکی)
نکات مهندسی در نگهداری و افزایش طول عمر قالب‌های فلزی
نگهداری درست از تجهیزات قالب‌بندی فلزی موجب افزایش طول عمر کاربردی آن‌ها تا چندین سال می‌شود. فرآیند استهلاک این تجهیزات معمولاً ناشی از عدم مراقبت در زمان دکفراژ (باز کردن قالب) و انبارداری نامناسب است. رعایت نکات زیر هزینه استهلاک تجهیزات را به حداقل می‌رساند:
- استفاده از روغن قالب استاندارد: پیش از هر بار بتن‌ریزی، تمام سطوح فلزی باید با روغن‌های پایه نفتی یا پایه آبی مخصوص قالب چرب شوند تا بتن به فلز نچسبد.
- اجتناب از ضربه‌های شدید: برای باز کردن قالب‌ها نباید از پتک‌های سنگین فلزی استفاده کرد؛ زیرا باعث دفرمه شدن لبه‌ها و ایجاد برآمدگی روی سطح قالب می‌شود.
- تمیزکاری بلافاصله پس از باز کردن: پس از دکفراژ، باقی‌مانده‌های شیره بتن باید با ابزارهای مناسب از روی سطح و لبه‌های قالب پاکسازی شوند.
- انبارداری اصولی: تجهیزات باید در محلی خشک، دور از رطوبت مستقیم و روی پالت‌های چوبی یا فلزی بالاتر از سطح زمین چیده شوند.
سوالات متداول درباره قالب فلزی بتن و داربست مدولار
۱. ضخامت استاندارد ورق در ساخت قالب فلزی بتن چقدر است؟
تولیدکنندگان استاندارد از ورق‌های ۳ میلی‌متری یا ۲.۵ میلی‌متری برای رویه قالب و تسمه‌های ۵ میلی‌متری برای لبه‌ها و تقویت‌کننده‌های پشت قالب استفاده می‌کنند.
۲. تفاوت اصلی داربست چکشی و داربست مثلثی در چیست؟
داربست چکشی بیشتر برای کار در ارتفاع، دسترسی به نما و کفراژبندی پل‌ها و سقف‌های مختلف کاربرد دارد و مونتاژ آن با ضربه چکش است. داربست مثلثی عمدتاً برای باربری‌های بسیار سنگین در سقف‌های بتنی و دال‌ها به کار می‌رود و به صورت فریم‌های متداخل نصب می‌شود.
۳. آیا امکان سفارش قالب فلزی با ابعاد غیر استاندارد وجود دارد؟
بله؛ سازندگان معتبر امکان طراحی و ساخت انواع قالب‌های خاص، نیوجرسی، مقاطع گرد، سرستون‌ها و قطعات پیش‌ساخته بتنی را بر اساس نقشه اجرایی پروژه دارند.
۴. نحوه محاسبه میزان داربست مدولار مورد نیاز برای یک پروژه چگونه است؟
میزان داربست بر اساس ابعاد سقف، ضخامت دال بتنی، ارتفاع سازه و میزان بار وارد شده به مترمکعب محاسبه می‌گردد. تیم‌های فنی تولیدکنندگان معمولاً این محاسبات را انجام می‌دهند.
۵. روغن قالب چه تاثیری در طول عمر قالب فلزی دارد؟
روغن قالب مانع چسبندگی بتن به فلز شده، پاکسازی قالب را آسان می‌کند، از زنگ‌زدگی سطوح فلزی جلوگیری کرده و سطح بتن را کاملاً صاف و یکدست نگه می‌دارد.
۶. چطور می‌توان از کیفیت جوشکاری قالب‌های فلزی اطمینان حاصل کرد؟
بررسی یکنواختی خط جوش CO2، عدم وجود ترک یا نفوذ ناقص و انجام تست‌های غیرمخرب (NDT) در سفارش‌های بزرگ، از روش‌های اطمینان از کیفیت جوش است.
